数据中心机房供配电系统的布置
文章出处:;责任编辑:admin;发布时间:2019-05-10 20:21;点击数:
(二)数据中心机房供配电系统需求分析
随着数据中心的要求也不断提高,信息设备功能越来越强,功率密度越来越高。数据中心设备机柜用电负荷由以前的2kVA/台,提高到3kVA/台、4kVA/台,甚至更高。机房单位面积的平均用电负荷也由1kVA每平方,提高到1.5kVA每平方、2kVA每平方,甚至更高,数据中心用电负荷的统计应分为两个层次,即:UPS 供电系统负荷(输出)和市电供电系统负荷。
市电供电系统负荷(输出)的统计主要包括:UPS 供电系统(输入)、机房精密空调系统、机房照明及建筑电气设备等。UPS供电系统负荷(输入)=供电负荷+充电负荷。机房精密空调系统负荷=N台主用空调机组额定负荷容量×负荷率。
UPS供电系统负荷(输出)的统计主要包括:计算机设备、服务器、存储、网络设备、小型机等,在负荷设备明确时,按设备数据统计,具体负荷设备不明确时,按设备机柜平均负荷统计。设备机柜数量也不明确时,可按机房面积平均负荷估计。

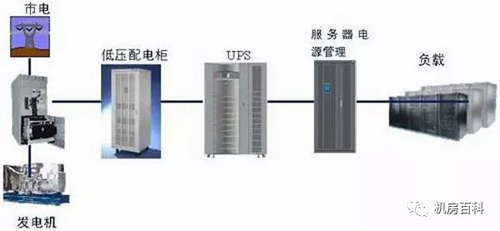

数据中心机房供配电系统主要设备有:UPS、电池、配电柜和柴油发电机等。这些设备单位占地面积、重量大,对于这些设备的摆放位置既要考虑功能上的需求,又要考虑空间和承重的需要,还要考虑对外界的危害。 数据中心机房供电系统应有独立的配电间、变配电所,UPS 电源机房应靠近设备机房(负荷中心)布置,这样能保证从UPS输出到用电设备之间的压降和损耗尽可能的小。
UPS 电源主机、配电柜与蓄电池组是否需要分隔,按照数据中心等级的要求决定,另外还需要考虑到UPS属于大型设备,重量比较大,噪声大,需要摆放在一个承重比较好,并且不影响办公和休息环境的地方。配电柜位置的选择,主要考虑功能上的需求,配电柜应在满足功能分区的基础上,尽可能靠近供电负载。发电机房宜设置在地面一层,当发电机房设置于地下层时,应特别注意进、出风通道能否满足要求,应注意发电机组储油装置(日用油箱、储油罐)的消防要求。 变配电所、发电机房、UPS 电源机房均应留有足够的面积,可与设备机房同步发展,应对设备机房面积扩展或设备机房功率密度上升引起的供电需求。于非专门设计用于数据中心的建筑,应注意其是否满足设备安装和线路敷设的要求,包括楼面荷载、净高、抗震等级、耐火等级等方面
