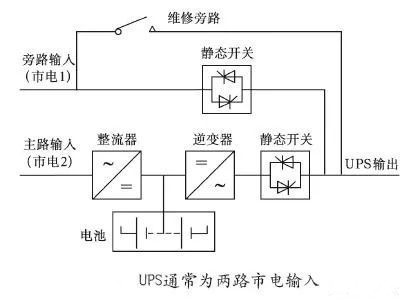

UPS电源通常为两路市电输入,其中一路市电接至整流器,另一路市电接至旁路。其两路输入市电来自于两个不同的电网,或来自同一个电网的两个不同变压器。这样的两路市电输入,其零线可能不同,那么对于不同工作方式,内部不同拓扑类型的不间断UPS,将会产生不同的影响。

UPS电源单机运行

可控硅整流型UPS及部分IGBT整流型UPS电源

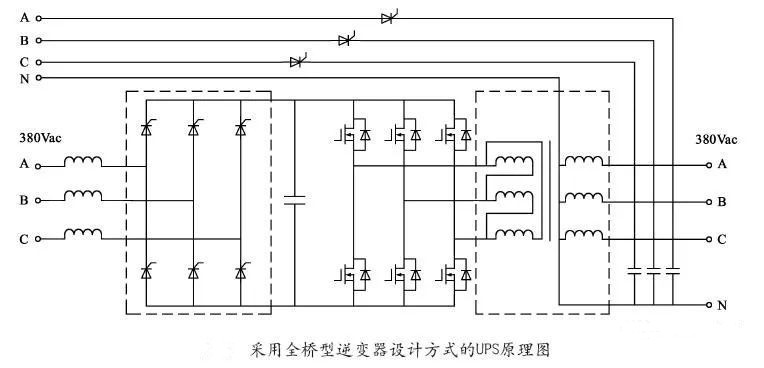

下面分别论述不同类型UPS的零线连接方式。图中所示的UPS,其内部采用全桥型逆变器设计方式,由Δ/Y型输出变压器副边产生零线,整流器输入无需零线,在UPS转旁路运行时,输出变压器产生的零线与旁路输入的零线连接在一起。

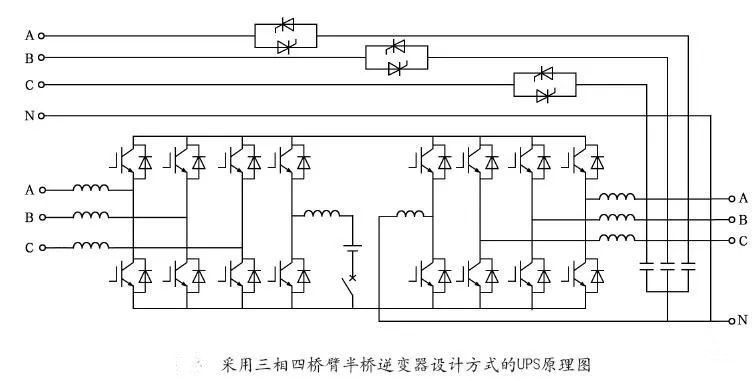

下图所示的UPS,其内部采用三相四桥臂半桥逆变器设计方式,由一个桥臂中点引出零线,整流器输入也无需零线。

这两种拓扑类型的UPS,由于整流器输入无零线,因此,两路输入市电是否同源,对UPS的工作不会产生影响。

部分IGBT整流型UPS不间断电源

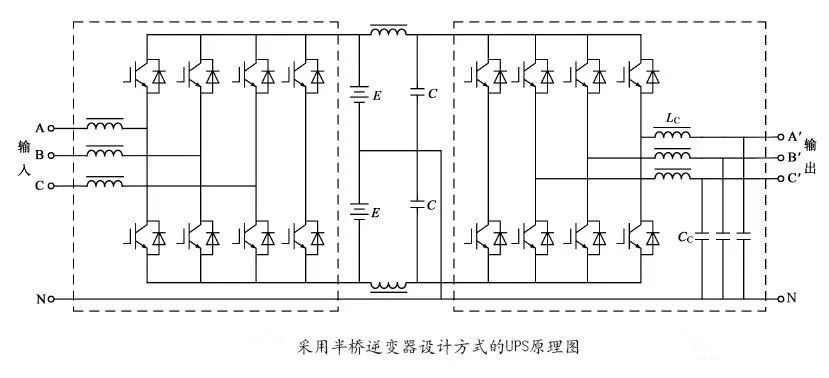

下图所示的UPS,其内部采用半桥逆变器设计方式,由两组电池的中间点引出零线,该零线与整流器及旁路输入的零线连接在一起。

该拓扑结构的UPS电源,要求整流器市电输入与旁路市电输入必须为同源,即零线必须唯一;如果两路输入市电的零线不同,那么,为了确保UPS正常工作,需要在旁路输入端设置隔离变压器,通常可采用零相移D/Z变压器(确保原副边之间无移相),解决输入不同源系统的零线问题。

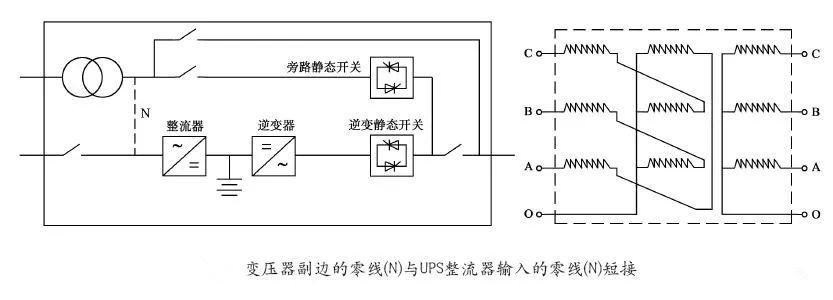

如上图所示,将变压器副边的零线(N)与UPS电源整流器输入的零线(N)短接,使UPS电源的输入零线唯一。

UPS电源并联运行

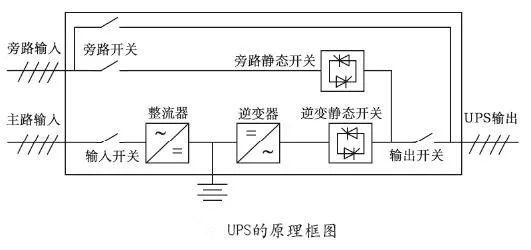

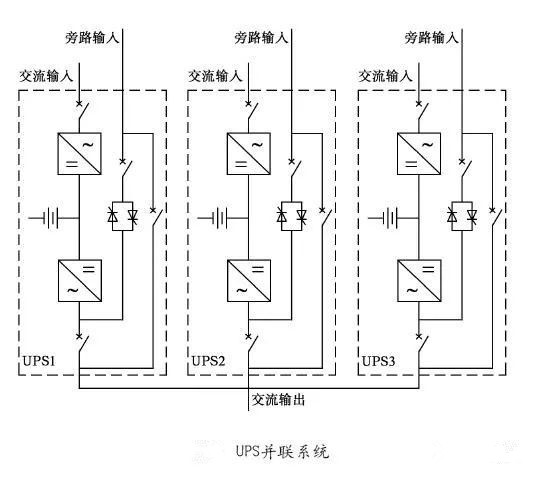

如下图所示,对于UPS电源并联系统,相互无关联的输入市电,其电压、频率、相位不可能完全相同,在UPS电源并联系统转旁路运行时,由于各台UPS电源旁路输入存在电位差,可能会烧损UPS电源设备。

UPS电源上端的各台变压器,即使来自同一电网,其电压、相位也可能不完全相同,如不同接线方式的变压器,对应同相端之间就会有电位差,如果输入到并联运行的UPS上,在主路整流-逆变双变换运行时,系统尚可正常工作,但系统转旁路运行时,可能会烧毁旁路开关。

因此,并联运行的UPS电源,主路整流器输入可不同源,但其旁路输入必须同源。
